   我們根據目前視頻開發應用方向,設計了這塊功能完整,結構合理,資源豐富的視頻開發板,這塊板可以很方便的和我們目前的FPGA下載板進行直接 連接使用,您只要我們的下載板插在我們的這塊板上,就可以構成一套完整視頻開發應用系統.比如我們的NIOS II開發板,XC2S200嵌入式開發板,EP1K100下載板等等!我們還將推出更多功能強大設計合理的FPGA核心板.并保持與目前這塊視頻開發板的兼容性.所以選用我的視頻采集板能夠充分保證您的設計的需要,并能夠根據您所研究的方向和項目的復雜程度選用不同容量的FPGA核心板.

   SAA7113 是PHILIPS 公司的一種高集成度視頻解碼芯片，它支持隔行掃描和多種數據輸出格式，可通過其I2C 接口對芯片內部電路進行控制。該芯片具有如下特點：

●支持四路模擬輸入，內置信號源選擇器。

●有兩個模擬預處理通道。

●內置兩個模擬抗混疊濾波器。

●兩個片內9 位視頻A/D 轉換器。

●行／場同步信號自動檢測。

●多種數據輸出格式。對SAA7113 的控制主要包括對輸入模擬信號的預處理、色度和亮度的控制，輸出數據格式及輸出圖像同步信號的選擇控制等。在SAA7113 所提供的多種數據輸出格式中，其中ITU656 格式在８位輸出管腳上直接輸出與像素時鐘相對應的像素灰度值，此種數據格式與其它格式相比對灰度圖像的采集將更直接。

   SAA7121 是PHILIPS 公司的一種高集成度視頻編碼芯片，可以將數字的YUV 數字編碼為PAL 或者NTSC 制式的CVBS 輸出或者S 端子輸出的模擬視頻信號.單一的3.3V 供電,可通過其I2C 接口對芯片內部電路進行控制。該芯片具有如下特點：

●三個片內10 位視頻D/A 轉換器分別對應Y,C 和CVBS, 兩倍過采樣,。

●實時載波控制

●支持Master 和Slave模式

●多種數據輸出格式。

   TLV320AIC 23（以下簡稱AIC23 ）是TI 推出的一款高性能的立體聲音頻Codec芯片，內置耳機輸出放大器，支持MIC 和LINE IN 兩種輸入方式（二選一），且對輸入和輸出都具有可編程增益調節。

   我們提供完整的視頻AD的控制源代碼,和視頻DA源代碼和參考設計.使用這套結構可以構成完整實時視頻采集和處理系統.將采集的視頻信號通過我們的USB接口直接傳PC進行處理.如果購買2套這樣的板,可以做視頻傳輸試驗(通過USB接口).我們今后還將推出網絡接口板,和大容量存儲設備擴展板.這樣就能充分保護您的投資,并能為您的應用范圍提供更為強大的擴展的硬件保障.

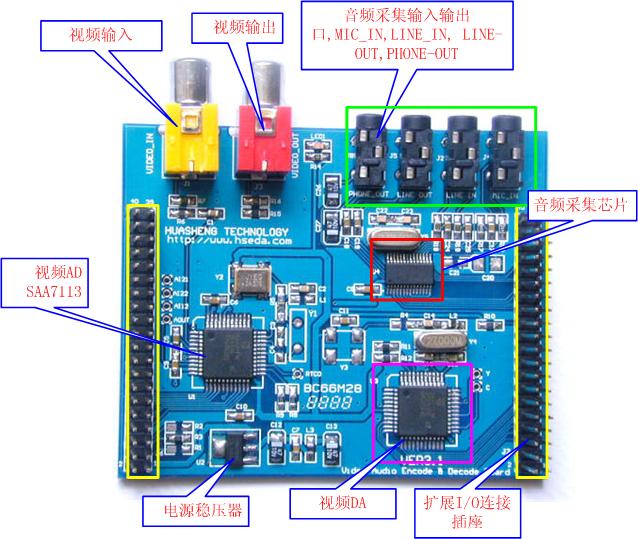

板上資源:

1.SAA7113 是PHILIPS 公司的一種高集成度視頻解碼芯片，它支持隔行掃描和多種數據輸出格式.

2.SAA7121 是PHILIPS 公司的一種高集成度視頻編碼芯片，可以將數字的YUV 數字編碼為PAL 或者NTSC 制式的CVBS 輸出或者S 端子輸出的模擬視頻信號.單一的3.3V 供電

2.有2個蓮花視頻插座,一個輸入,(用戶可以擴展為3個VIDEO輸入 口,一個視頻監視輸出口,這些端口都為用戶引出).一個做視頻輸出監視.

4.板上載有獨立的電源模塊,可以穩定提供視頻板運行時的電源,避免使用FPGA下載板電源造成干擾和不穩定.

5.TLV320AIC 23（以下簡稱AIC23 ）是TI 推出的一款高性能的立體聲音頻Codec芯片，內置耳機輸出放大器，支持MIC 和LINE IN 兩種輸入方式（二選一），且對輸入和輸出都具有可編程增益調節.

6.板上 預留了有源和無源晶振位置,用戶可以根據自己得設計進行選擇安裝.

7.板上音頻采集輸出部分接口有LINE IN, LINE OUT, MIC IN, PHONE OUT

軟件部分:

1.SAA7113 I2C配置程序.

2.SAA7121/8配置程序.

3.小波變換處理程序(VHDL源碼)這部分代碼要單獨付費購買.

4.SAA7113采集到SAA7121實時輸出測試程序.

5.SDRAM控制器IP核(VHDL源碼)

6.SAA7121 彩條信號輸出程序.

7.音頻采集輸出測試程序
