1.1 產品簡介

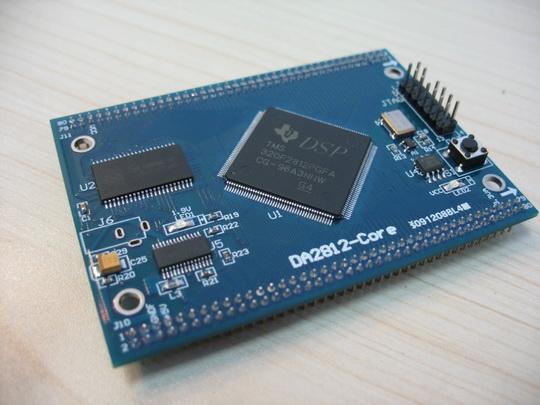

DA2812-Core核心板是一套基于TMS320F2812 DSP 的學習和二次開發模塊。

1、針對高校、研究所和中小企業批量生產的需求而設計，能夠快速有效的提高企業的研發進度；

2、提供原理圖和基本代碼；

3、通過80*2的插座，引出DSP所有的信號，方便用戶自由擴展，二次開發；

4、充分考慮了EMC、EMI以及散熱、安裝方面的因素；
5、價格低廉，特別適合企業批量配套和學生競賽學習使用。

1.2 系統資源

· DSP處理器TMS320F2812，32位定點高速數字處理器，最高工作頻率150M；

· 片內內置128K * 16位 FLASH，利用燒寫插件可以方便的固化用戶程序,FLASH可加密；

· 片內內置 18K * 16位 SRAM；

· 片內內置 4K * 16位 BOOT ROM；

· 片內內置 1K * 16位 OTP ROM；

· 擴展 256K * 16位SRAM，IS61LV25616；

· 擴展 512K * 16位FLASH，SST39VF800；

· 專用復位芯片MAX706R，保證可靠復位，有獨立復位按鈕，可手工復位；
· 提供3.3V、1.8V電源指示燈；

· 2812所有引腳引出，2個80針的插座，管腳間距2mm，用戶可以擴展使用；

· 符合IEEE 1149.1標準的DSP JTAG接口，IDC14，管腳間距2.54mm，可以配合市面上所有標

準JTAG接口仿真器使用；

· 獨立DC 5V外部電源輸入接口（φ4小插座），也可以通過擴展插座供電；
· 提供四個固定孔，方便用戶安裝固定；

· 物理尺寸：8.5 * 6 cm；

1.3 主要特點

· 四層板設計，穩定可靠；

· 采用專業電源芯片，核心電壓1.9V，運行頻率可以真正達到150M；

· 采用30MHz的有源晶振，加上波形調整電路，為系統提供精確的外部時鐘；
· 采用專門的控制電路，可以使DSP IO先上電，內核后上電，保證上電順序；

· 充分考慮EMC，EMI，內部電源、地線均進行分割處理；

· 增加措施以考慮DSP散熱需求；

1.4 擴展接口

2*80 pin 管腳定義如下：
